挡烟垂壁是一种重要的建筑消防设施，其主要作用是在火灾时阻挡烟雾的扩散，为人员的安全疏散和消防救援争取时间。以下是关于挡烟垂壁的一些关键信息：
1
定义
挡烟垂壁是用不燃材料制成，垂直安装在建筑顶棚、横梁或吊顶下，能在火灾时形成一定的蓄烟空间的挡烟分隔设施。
它可以阻挡烟雾在建筑顶棚下横向流动，提高防烟分区内的排烟效果，保障人民生命财产安全。
2
分类
挡烟垂壁的分类可以根据安装方式和挡烟部件材料的刚度性能进行划分，具体如下：
•按安装方式分类：
固定式挡烟垂壁（代号D）：固定安装的，能满足设定挡烟高度的挡烟垂壁。
活动式挡烟垂壁（代号H）：可从初始位置自动运行至挡烟工作位置，并满足设定挡烟高度的挡烟垂壁。
•按挡烟部件材料的刚度性能分类：

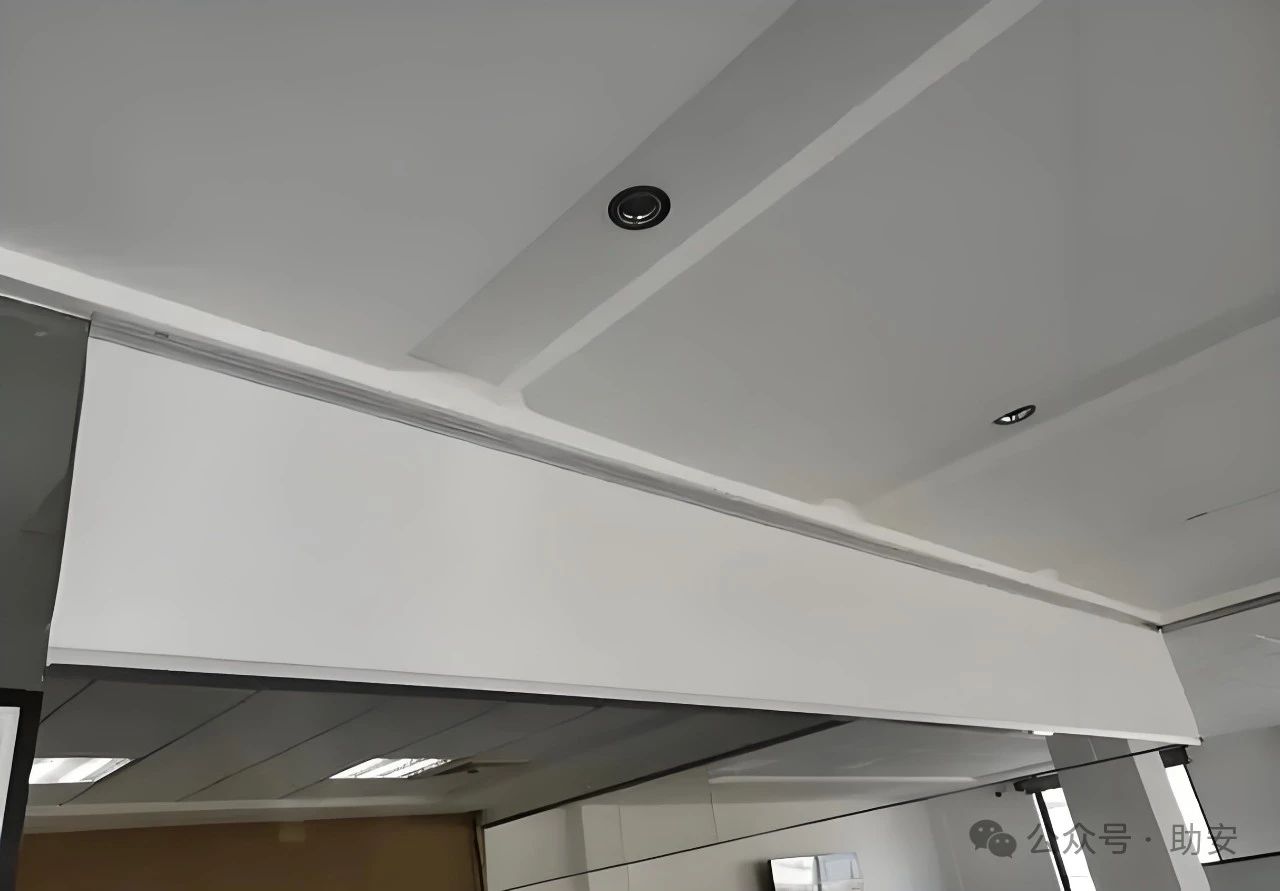

柔性挡烟垂壁（代号R）：通常使用无机纤维织物等柔性材料制成。

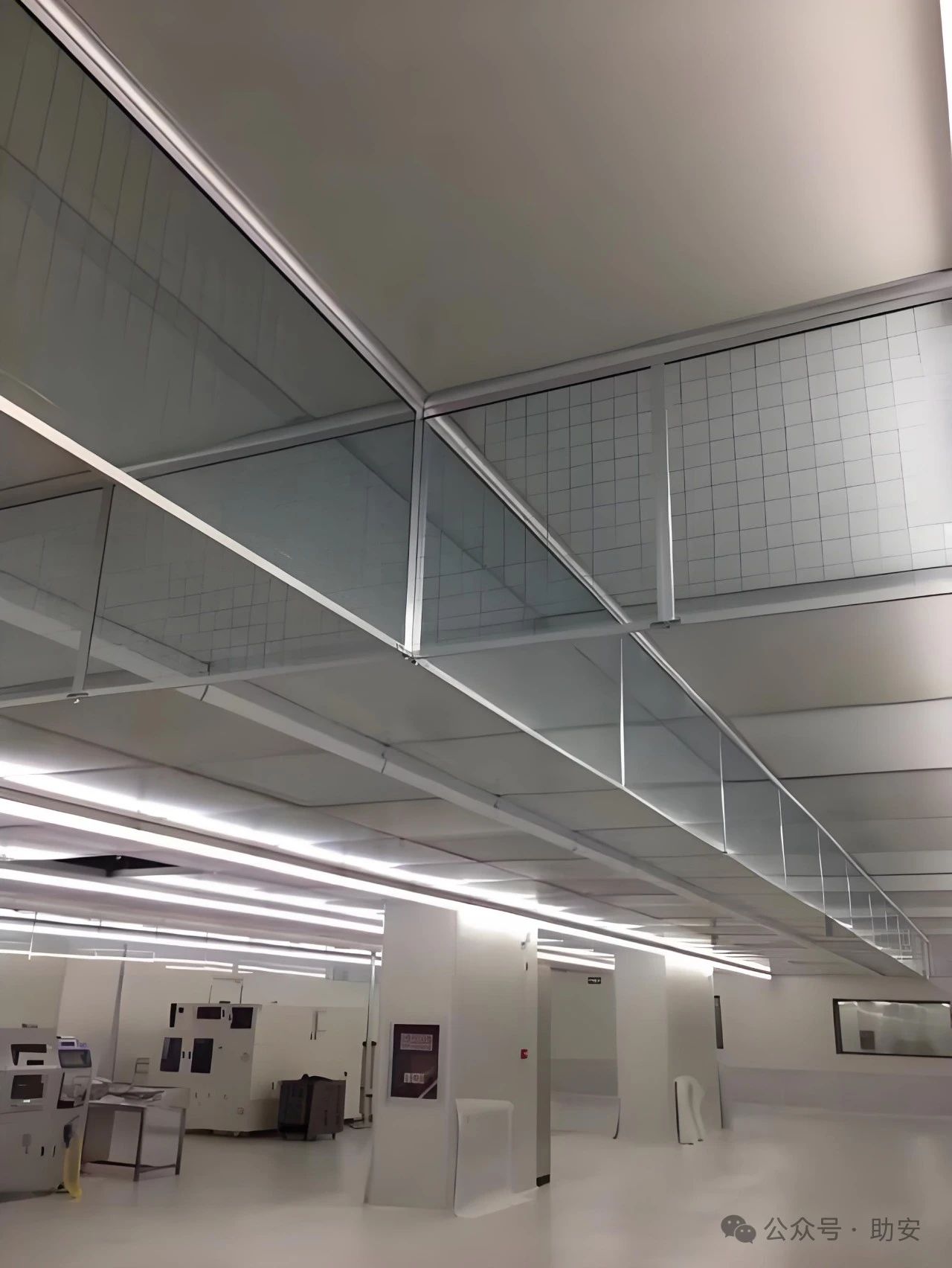

刚性挡烟垂壁（代号G）：使用高强度材料如单片防火玻璃、钢板、不燃无机复合板等刚性材料制成。
3
应用场所
挡烟垂壁的安装部位应遵循《建筑防烟排烟系统技术标准》GB51251-2017等相关规范要求，以下是一些具体的安装部位要求：
•中庭与周围场所之间：
当中庭与周围场所未采用防火隔墙、防火玻璃隔墙、防火卷帘时，中庭与周围场所之间应设置挡烟垂壁。

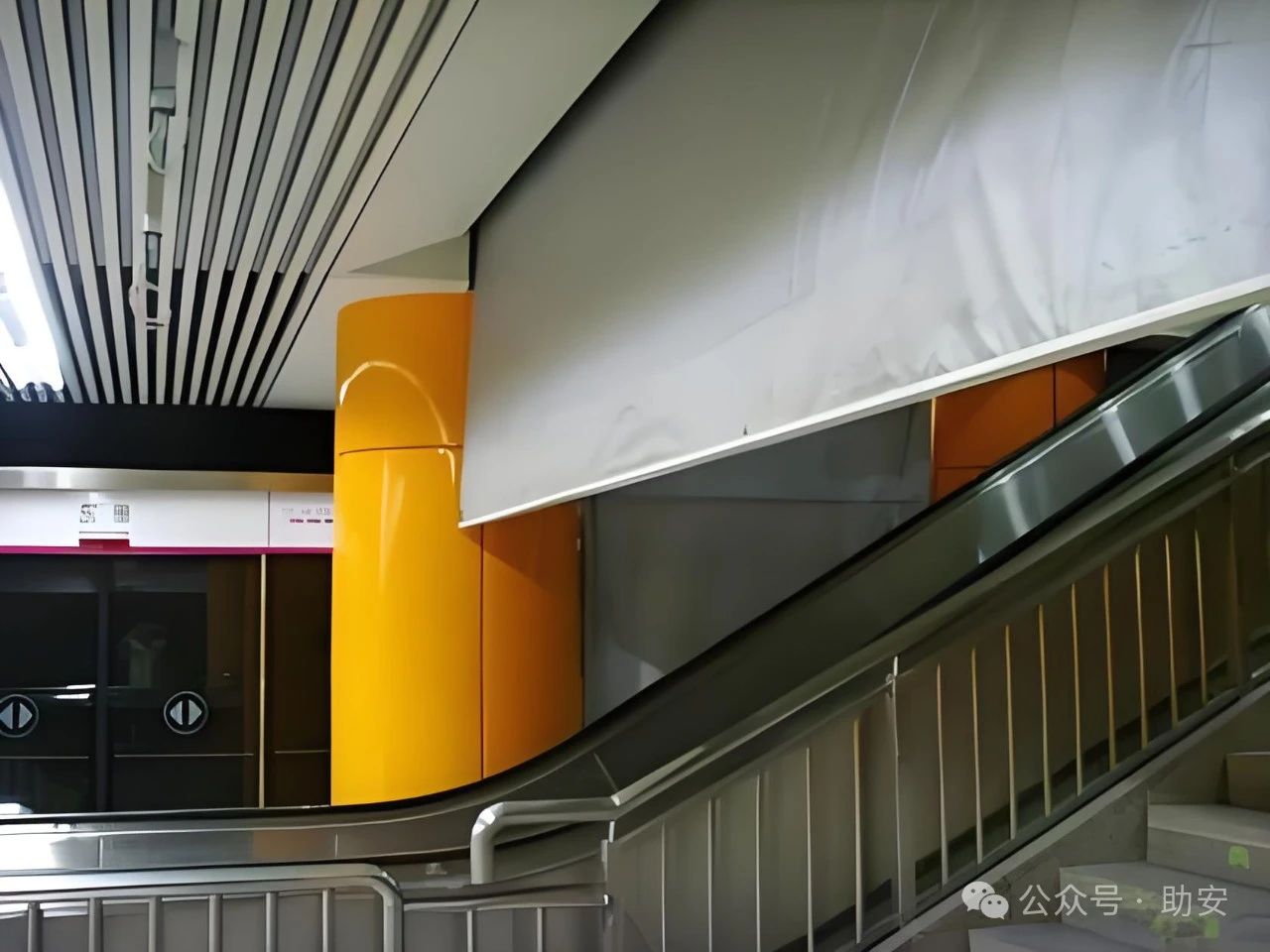

•敞开楼梯和自动扶梯穿越楼板的开口部：
在设有排烟设施的建筑内，敞开楼梯和自动扶梯穿越楼板的开口部应设置挡烟垂壁等设施。
•防烟分区的划分：
设置排烟系统的场所或部位应采用挡烟垂壁、结构梁及隔墙等划分防烟分区。防烟分区不应跨越防火分区。
4
安装要求
挡烟垂壁的安装要求非常严格，以确保其在火灾时能够有效地发挥作用。以下是一些关键的安装要求：
•与建筑结构的缝隙：

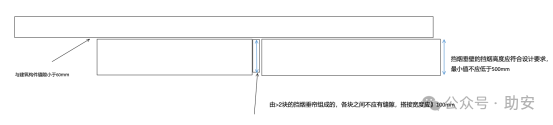

活动挡烟垂壁与建筑结构（柱或墙）面的缝隙不应大于60mm。确保挡烟垂壁与建筑结构之间的密封性，避免烟雾泄漏。
•连续性挡烟垂壁的搭接：
由两块或两块以上的挡烟垂帘组成的连续性挡烟垂壁，各块之间不应有缝隙，搭接宽度不应小于100mm，以确保整体的密封性和强度。
•挡烟高度：
挡烟垂壁的挡烟高度应符合设计要求，最小值不应低于500mm。储烟仓的高度即设计烟层厚度，对于有吊顶的空间，当吊顶开孔不均匀或开孔率小于或等于25%时，吊顶内空间高度不得计入储烟仓厚度。

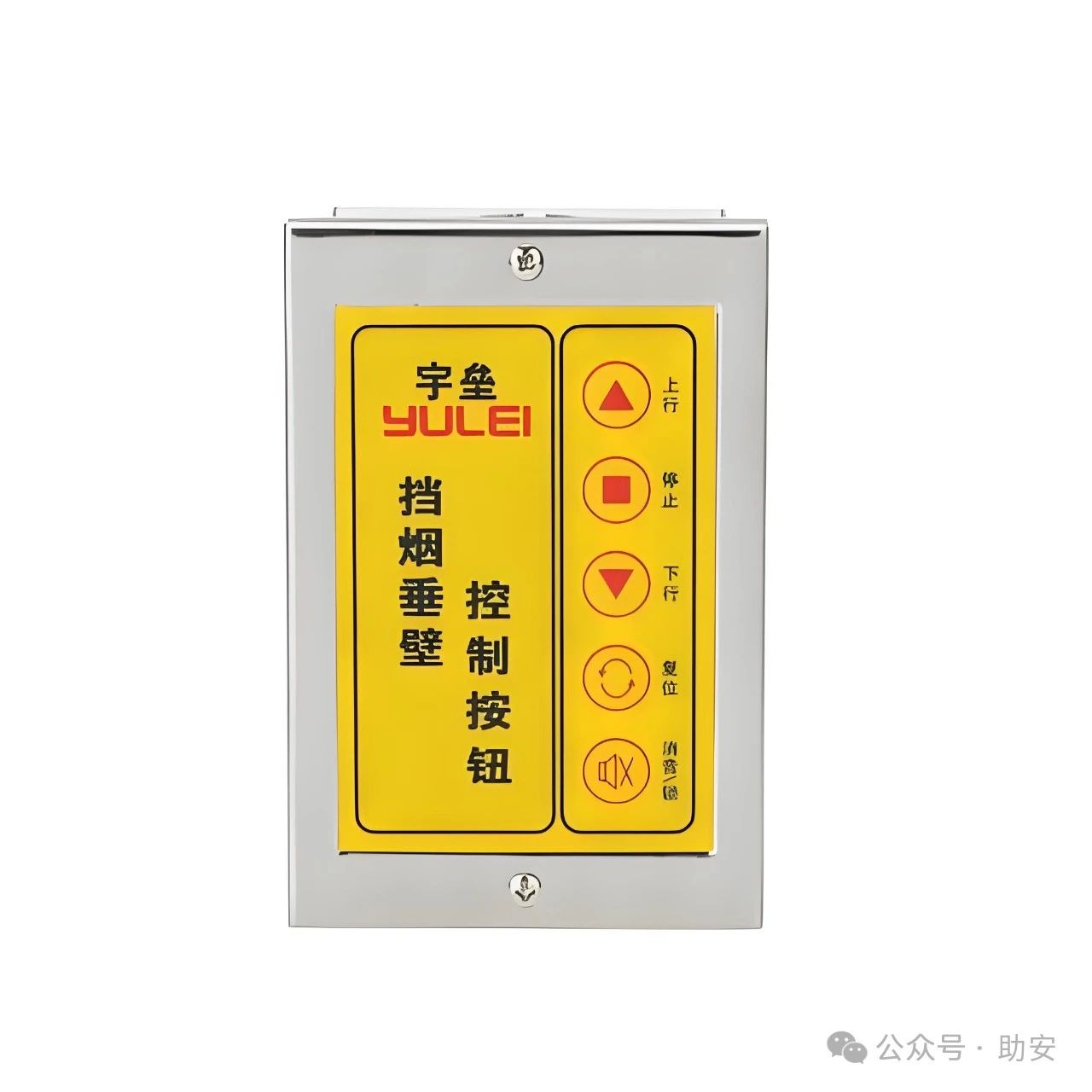

•手动操作按钮的安装位置：
活动挡烟垂壁的手动操作按钮应固定安装在距楼地面1.3m至1.5m之间，便于操作和明显可见。
5
材料
挡烟垂壁的材料选择应遵循《建筑防烟排烟系统技术标准》GB51251-2017等相关规范的要求，主要采用以下不燃材料：

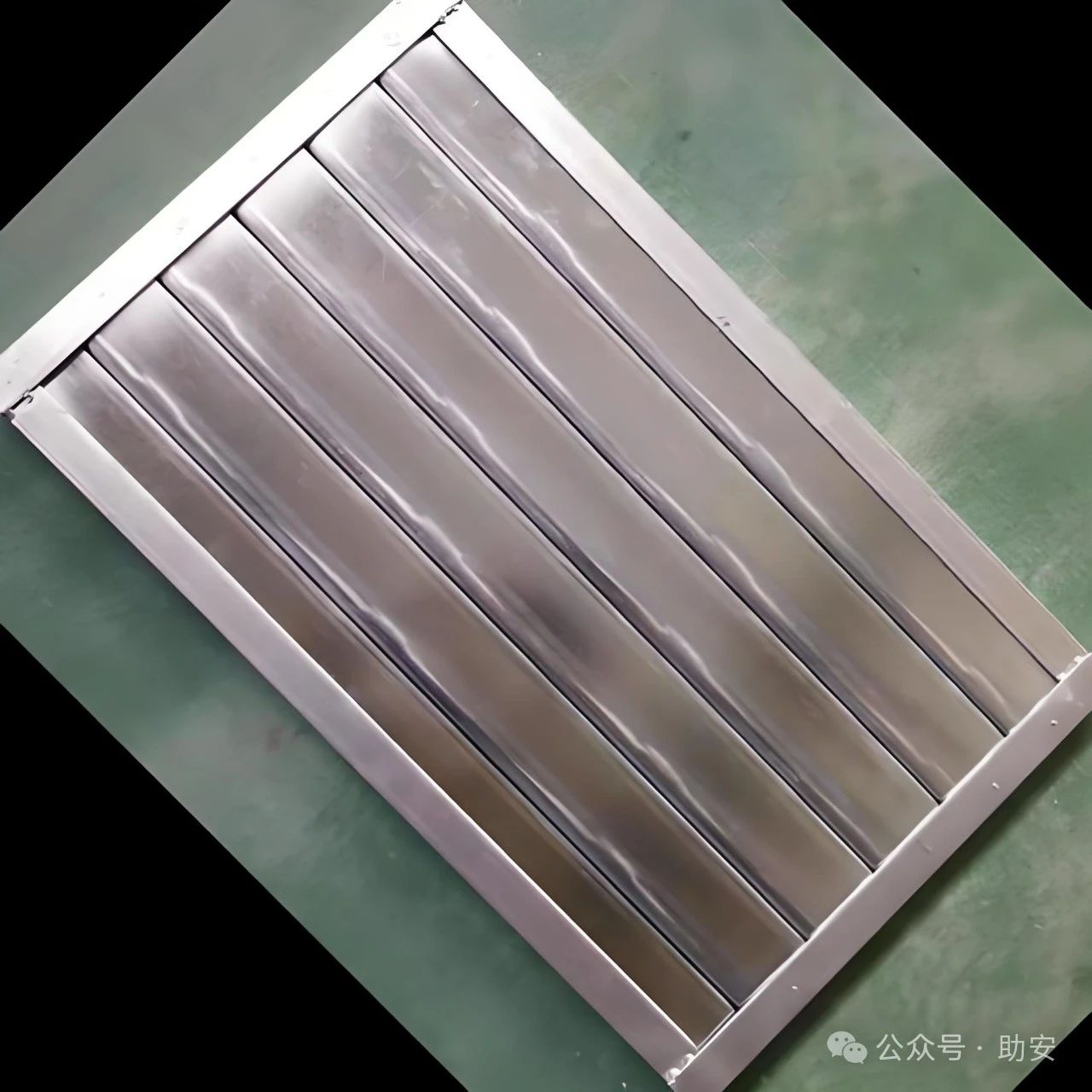

• 金属板材：
制作挡烟垂壁的金属板材的厚度不应小于0.8mm，其熔点不应低于750℃。

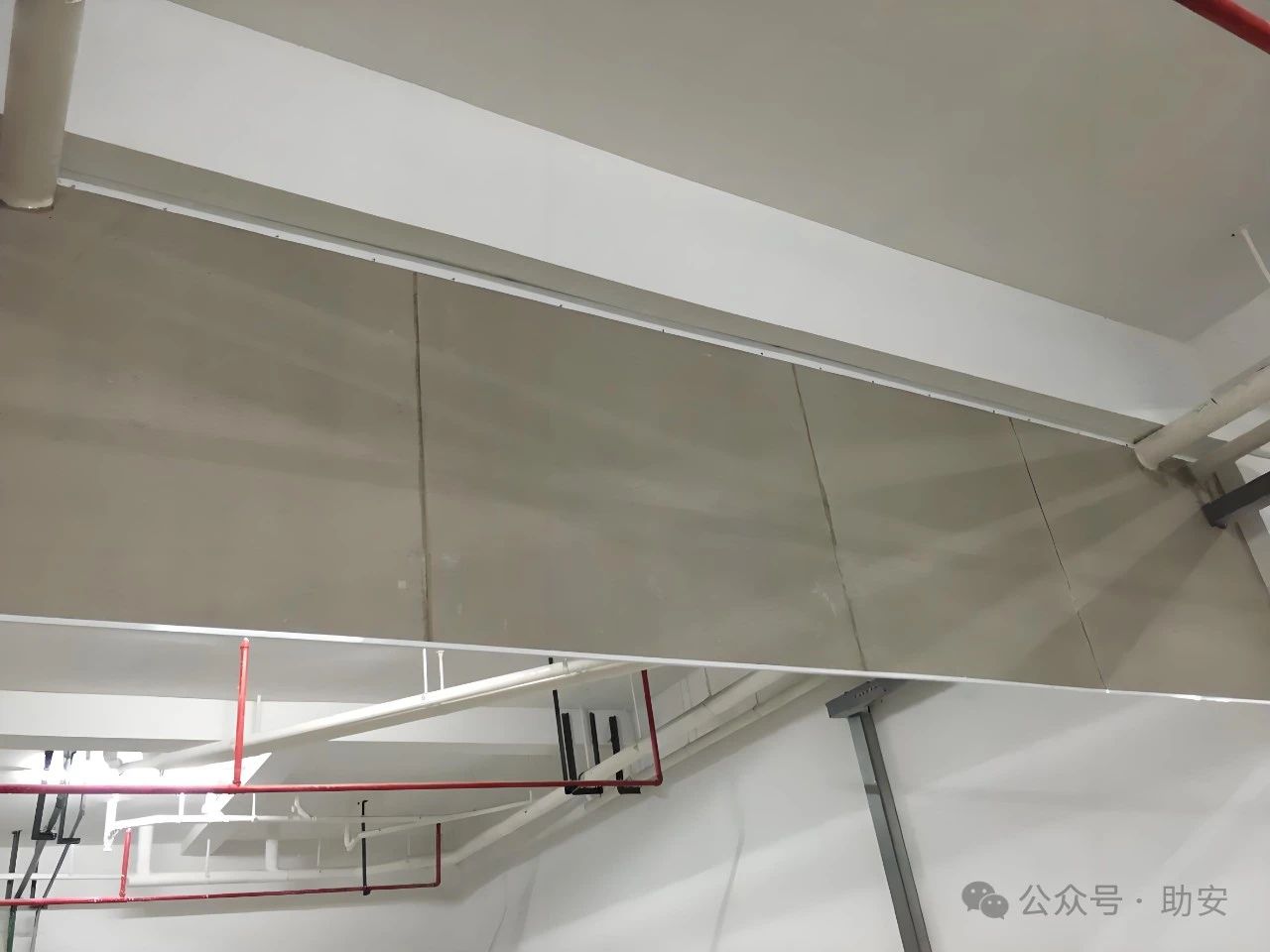

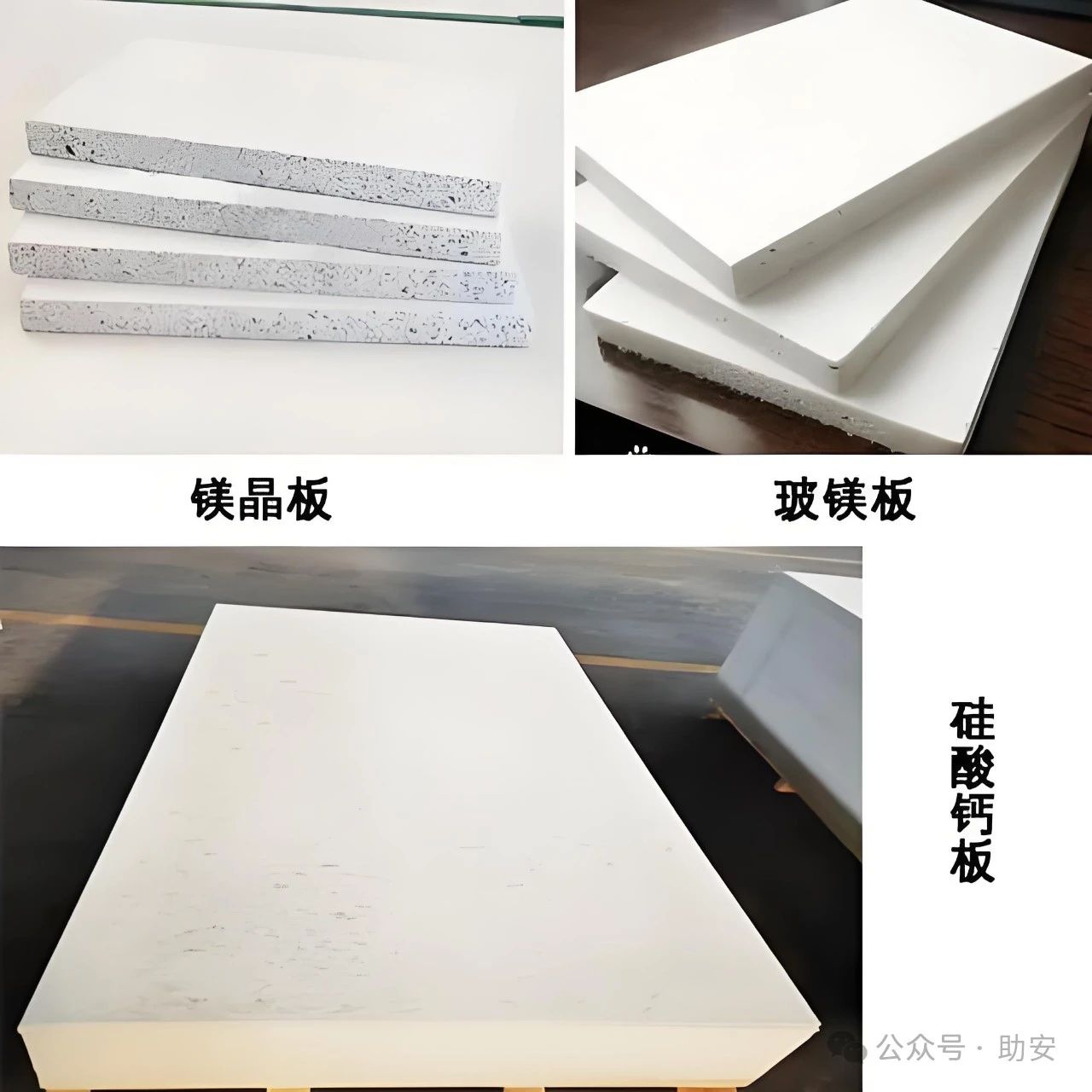

•不燃无机复合板：
制作挡烟垂壁的不燃无机复合板的厚度不应小于10.0mm，其性能应符合GB 25970的规定。

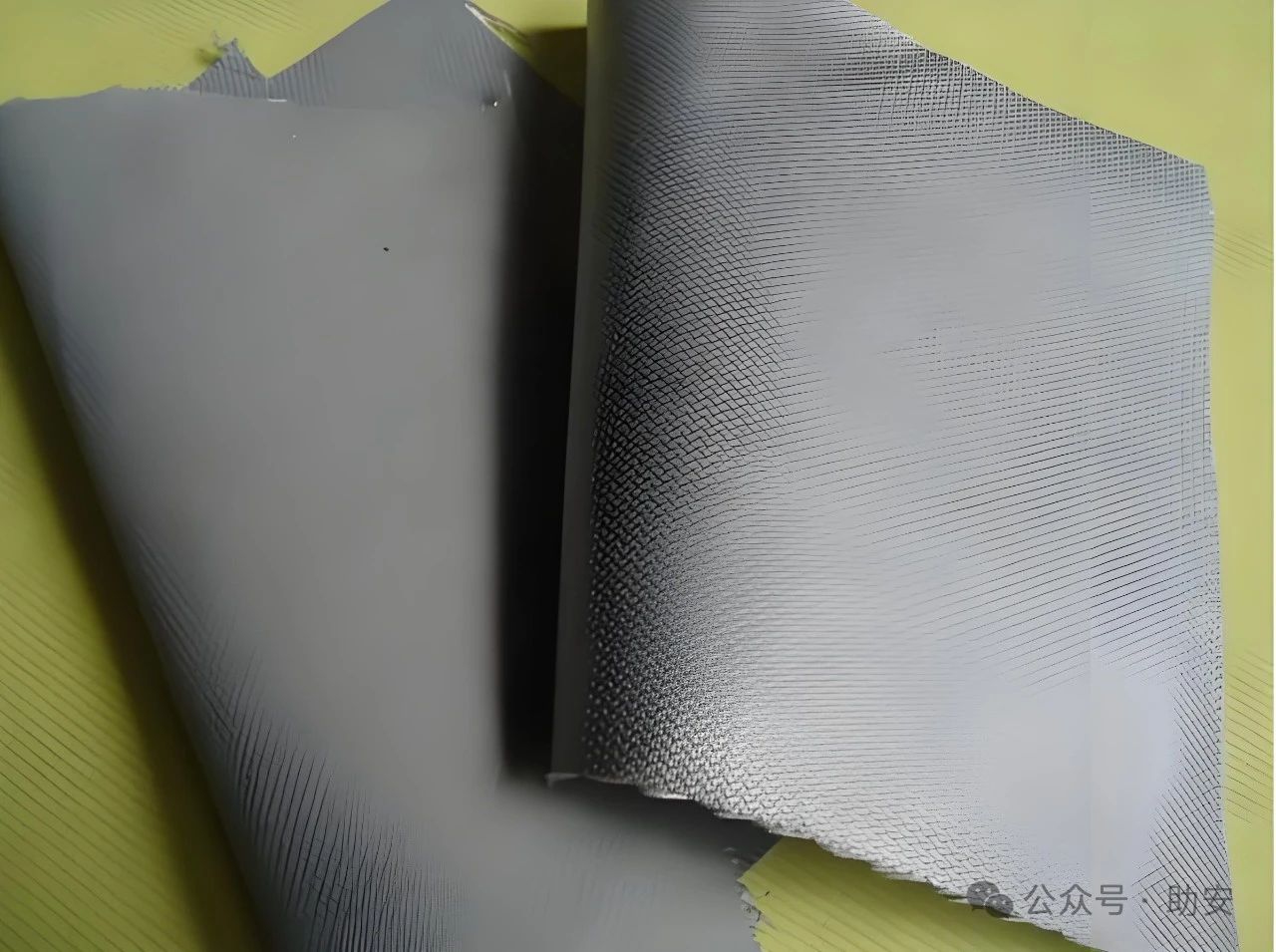

• 无机纤维织物：
制作挡烟垂壁的无机纤维织物的拉伸断裂强力经向不应低于600N，纬向不应低于300N，其燃烧性能不应低于GB 8624A级。

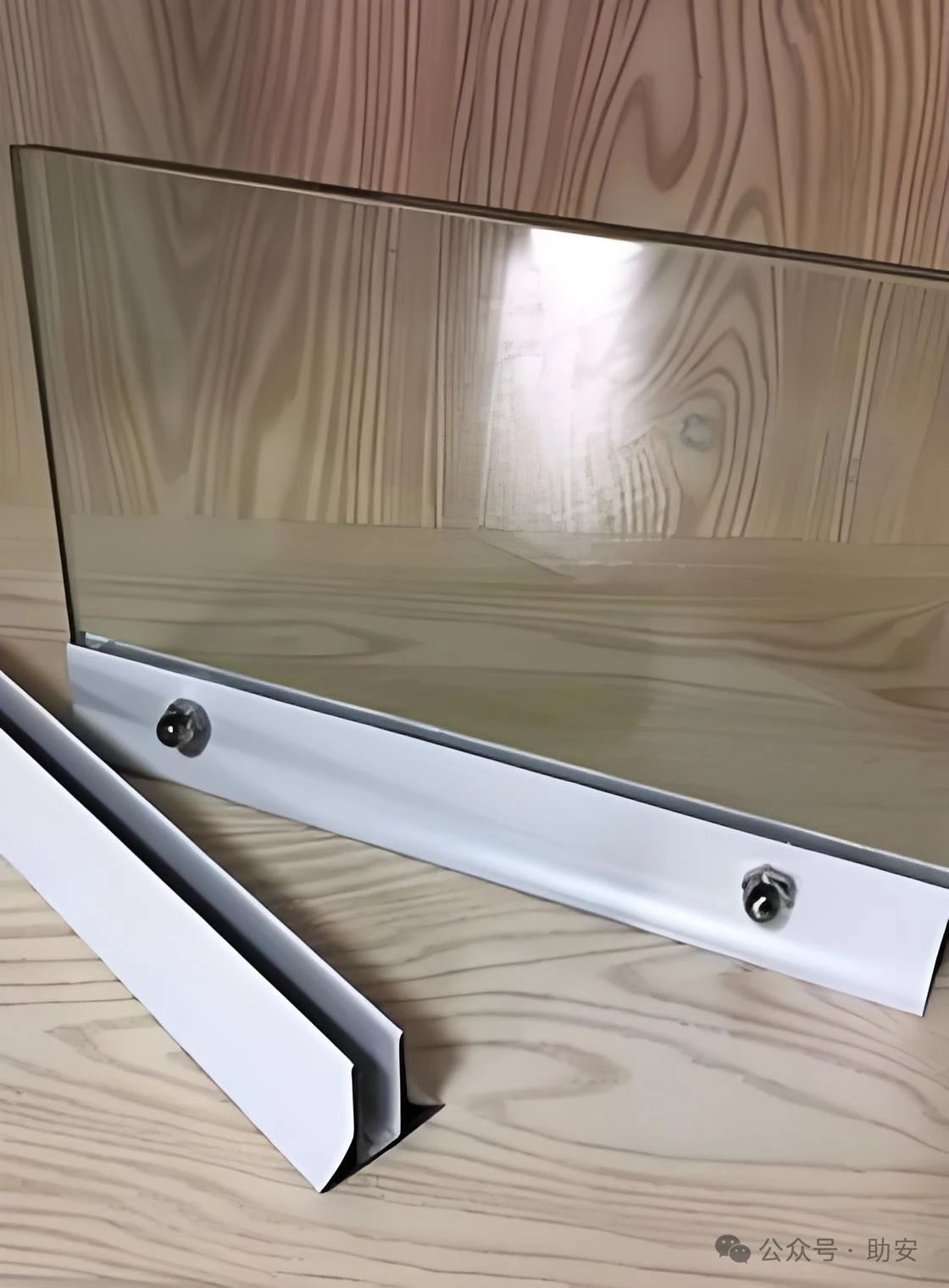

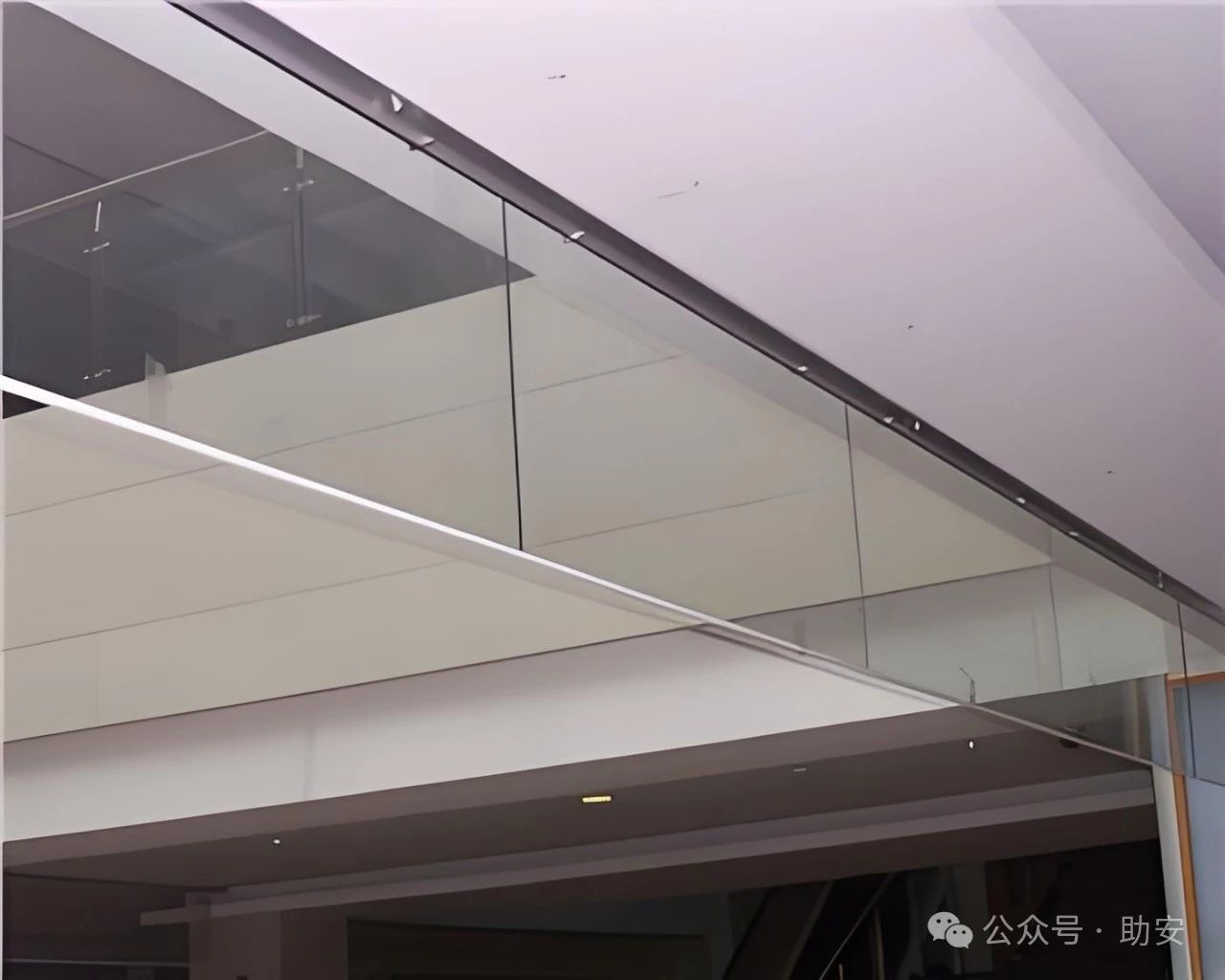

•防火玻璃：
制作挡烟垂壁的玻璃材料应为防火玻璃，其性能应符合GB 15763.1的规定。
这些材料的选择确保了挡烟垂壁在火灾时能够有效地阻挡烟雾的扩散，为人员的安全疏散和消防救援提供宝贵的时间。同时，这些材料还应满足耐高温性能的要求，在（620±20）℃的高温作用下，保持完整性的时间不应小于30分钟。
6
消防联动
挡烟垂壁的消防联动是指在火灾情况下，挡烟垂壁与其他消防系统（如火灾自动报警系统、排烟系统等）之间的协调动作，以实现有效的防烟和排烟功能。以下是挡烟垂壁消防联动的一些关键点：
•联动控制

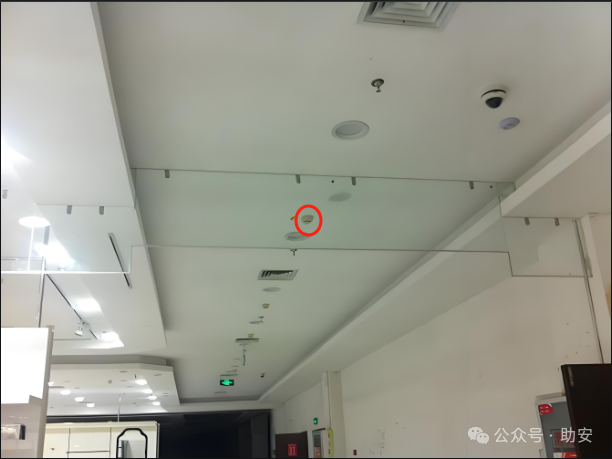

联动触发信号：应由同一防烟分区内且位于电动挡烟垂壁附近的两只独立的感烟火灾探测器的报警信号，作为电动挡烟垂壁降落的联动触发信号。
联动控制：活动式挡烟垂壁应具有火灾自动报警系统自动启动和现场手动启动功能。当火灾确认后，火灾自动报警系统应在15秒内联动相应防烟分区的全部活动挡烟垂壁，60秒以内挡烟垂壁应开启到位。
•手动控制：
挡烟垂壁的手动控制方式主要包括以下几种：
（1）现场手动控制：
手动操作按钮应固定安装在距楼地面1.3m至1.5m之间，这个位置便于操作且明显可见。
（2）消防控制室远程手动控制：
除了现场手动控制，挡烟垂壁还可以通过消防控制室内的消防联动控制器进行远程手动控制。这意味着在消防控制中心，操作人员可以通过控制面板上的按钮或开关来控制挡烟垂壁的升降。
