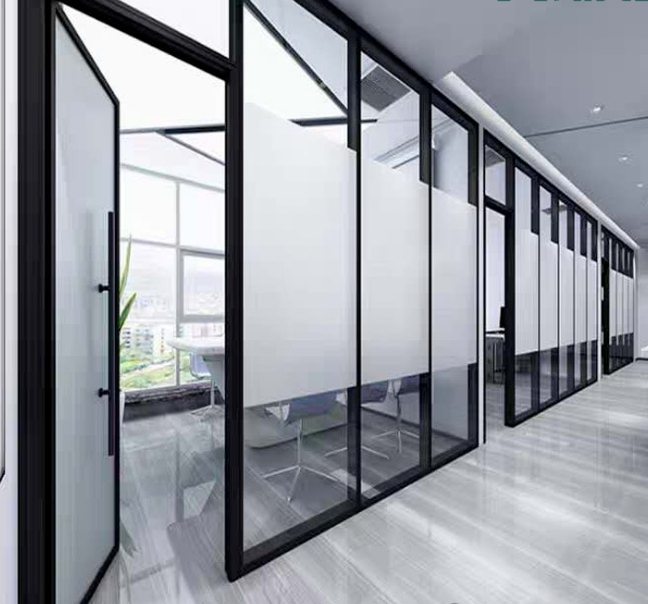

在建筑施工图中，经常出现用防火玻璃隔墙作为疏散走道两侧的隔墙，建筑设计师经常只是注明该玻璃隔墙的耐火极限不应小于1.0h，设计深度远远没有达到能施工验收的深度。
防火玻璃构造做法
防火玻璃隔墙为由防火玻璃、框架系统、密封材料等组成。在一定时间内满足耐火完整性和耐火隔热性要求的分隔系统，分为隔热型防火玻璃隔墙和非隔热型防火玻璃隔墙。

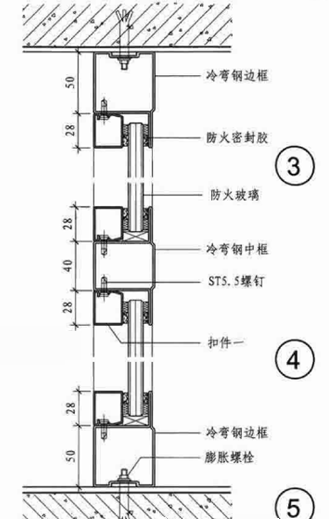

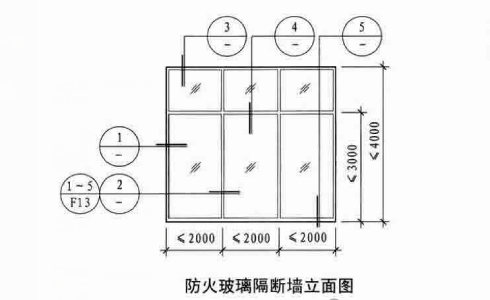

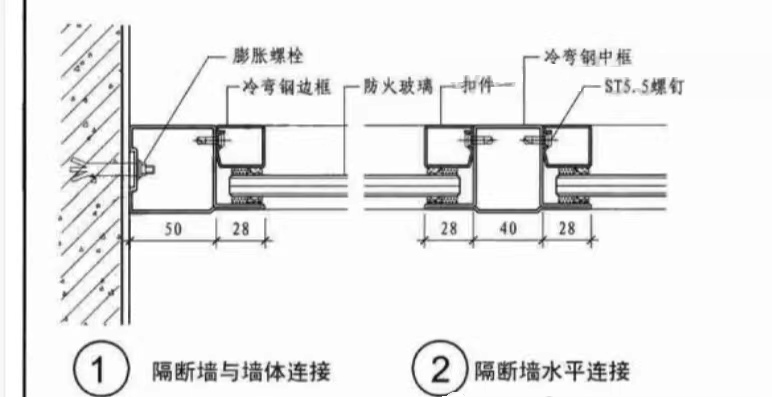

具体构造做法详附图一。
附图一
隔热型防火玻璃隔墙为由隔热型防火玻璃、隔热型框架系统、密封材料和五金配件等组成，在一定时间内，能同时满足耐火完整性和耐火隔热性要求的分隔系统。
非隔热型防火玻璃隔墙为由非隔热型防火玻璃、框架系统、密封材料和五金配件等组成，在一定时间内，只能满足耐火完整性要求的分隔系统。
耐火完整性为在标准耐火试验条件下，玻璃构件当其一面受火时，能在一定时间内防止火焰和热气穿透或在背火面出现火焰的能力。耐火隔热性为在标准耐火试验条件下，玻璃构件当其一面受火时，能在一定时间内使其背火面温度不超过规定值的能力。
防火玻璃分类
-
按防火性能分类，防火玻璃分为隔热型防火玻璃和非隔热型防火玻璃。隔热型防火玻璃，也称为A类防火玻璃，为耐火性能能同时满足耐火完整性、耐火隔热性要求的防火玻璃。非隔热型防火玻璃，也称为C类防火玻璃，为耐火性能仅满足耐火完整性要求的防火玻璃。
-
按构造分类，防火玻璃分为单片防火玻璃和复合防火玻璃。单片防火玻璃为由单层玻璃构成，并满足相应耐火性能要求的特种玻璃，如铯钾防火玻璃。复合防火玻璃为由两层或两层以上玻璃复合而成，或由一层玻璃和有机材料复合而成，并满足相应耐火性能要求的特种玻璃。复合防火玻璃的原片可选用镀膜或非镀膜的浮法玻璃、钢化玻璃等。
防火玻璃的检测标准
防火玻璃隔墙应经国家法定检验机构进行防火性能检测，满足检测要求后方可采用。有耐火完整性和耐火隔热性的防火玻璃隔墙，其耐火性能应采用国家标准《镶玻璃构件耐火试验方法》GB/T 12513中对隔热性镶玻璃构件的试验方法和判定标准进行测定。只有耐火完整性要求的防火玻璃隔墙，其耐火性能应采用国家标准《镶玻璃构件耐火试验方法》GB/T 12513中对非隔热性镶玻璃构件的试验方法和判定标准进行测定。试样受火尺寸应选择实际使用的最大尺寸来进行试验，且不应小于1100mm×600mm，试验时所使用的固定框架和安装方式应与实际工程配套使用的相同。
防火玻璃的选用
防火玻璃隔墙应优先选用隔热型防火玻璃隔墙，隔热型防火玻璃隔墙的耐火极限不应低于设置部位的耐火极限。
当采用非隔热型防火玻璃隔墙时，应满足设置部位的耐火完整性要求，并应独立设置闭式自动喷水防护冷却系统保护，独立闭式自动喷水防护冷却系统的用水量应计入室内消防用水量。
防火玻璃隔墙框架系统的结构设计应符合现行行业标准《玻璃幕墙工程技术规程》JGJ102的有关规定，荷载应符合现行国家标准《建筑结构荷载规范》GB50009的有关规定，玻璃面板的设计应符合现行行业标准《建筑玻璃应用技术规程》JGJ113的有关规定。
由应急管理部四川消防研究所主编的《玻璃防火分隔系统技术规程》T/CECS 682-2020已于2020年10月1日施行。该技术规程对玻璃防火分隔系统提出了一系列具体的技术要求，如连续玻璃防火分隔系统应采用有竖框的结构；除国家标准《建筑设计防火规范》GB50016-2014（2018年版）第5.3.2条、5.3.6条规定的部位外，室内不应采用非隔热型防火玻璃分隔系统；非隔热型防火玻璃分隔系统不应开窗；非隔热型防火玻璃分隔系统必须开设门时，应采用有框的玻璃门，玻璃框架应采取防火密封系统；玻璃防火分隔系统中，防火玻璃和压条的重合部分不应小于15mm等等。
需注意的问题
-
防火玻璃是防火玻璃，与防火玻璃分隔的墙是另外一码事，防火玻璃分隔的墙体不光需要防火玻璃，还需要框架系统、密封材料等，少了这些，是不能满足相应要求的（具体概念见技术规程）
-
室内防火玻璃分隔系统除特殊情况外，应采用隔热型防火玻璃分隔系统。（如采用非隔热性防火玻璃分隔系统，需设置自动喷水冷却系统）
-
框架系统耐火、隔热、防腐处理等要求应满足规范要求，保证框架的耐火性能是防火玻璃分隔系统的耐火完整性的关键。
-
玻璃防火分隔系统应与主体建筑墙面、地面可靠连接，避免在热气流冲击等横向荷载作用下整体倒塌。
-
玻璃防火分隔系统整体材料、设计、安装、工程验收、维护保养见规程《玻璃防火分隔系统技术规程》T/CECS 682-2020。
