防火玻璃隔断的玻璃厚度多少比较合适
A类防火玻璃厚度
A类防火玻璃的厚度有多种选择，通常包括25mm、35mm、45mm等。此外，还有厂家提供厚度为75mm的A类防火玻璃，这种厚度的玻璃能够满足3小时的防火需求。另一方面，厚度为41mm的A类防火玻璃也已被认证为两小时防火玻璃，适用于需要较短时间内防火的场合。
在防火玻璃的分类中，A类防火玻璃的特点是同时满足耐火完整性和耐火隔热性的要求。不同类型和品牌的防火玻璃可能会有不同的推荐厚度，例如单片非隔热防火玻璃的厚度通常在5mm到19mm之间，而复合防火玻璃的厚度可以从5mm定制到35mm。45mm
防火等级与玻璃厚度
防火玻璃隔断的玻璃厚度通常与防火等级密切相关。不同的防火等级对应不同的玻璃厚度要求。常见的防火等级包括A类、B类和C类，耐火时间包括30分钟、60分钟、90分钟和120分钟等。一般而言，随着防火等级的提高，所需的玻璃厚度也相应增加。
一般防火玻璃隔断玻璃厚度为6、8、10、12、25、35、45mm等，前面4项是铯钾防火玻璃和高硼硅玻璃，主要属于C类非隔热型防火等级；后面3项属于复合防火玻璃，属于A类隔热型防火等级。
玻璃层数和夹层玻璃
除了考虑玻璃的厚度外，防火玻璃隔断还可以采用单层防火玻璃和夹胶玻璃（复合防火玻璃）的结构来增强防火性能。复合防火玻璃可以一定在结构中提高防火隔热效果。
综上所述，A类防火玻璃的厚度可以根据不同的防火需求和产品规格而有所不同，常见的厚度有25mm、35mm、45mm等，而特殊需求的厚度可能达到75mm或41mm。
一、常见防火玻璃厚度
1.单层防火玻璃：2~8毫米。
2.复层防火玻璃：8~12毫米。
3.中空防火玻璃：12~30毫米。
4.多层涂片防火玻璃：16~60毫米。
以上防火玻璃的厚度是根据其组成结构决定的，一般来说，厚度越大，其防火性能越好。
二、防火玻璃的防火等级
防火玻璃的防火等级是指玻璃在高温下的抗火能力，不同厚度的防火玻璃能够承受的高温时间也不同。具体来说：
1.防火等级为30min的防火玻璃厚度应不少于15毫米。
2.防火等级为60min的防火玻璃厚度应不少于21毫米。
3.防火等级为90min的防火玻璃厚度应不少于27毫米。
4.防火等级为120min的防火玻璃厚度应不少于39毫米。
需要注意的是，不同国家或地区对防火等级的定义和测试方法可能存在一定差异。
三、防火玻璃的应用场景
防火玻璃是一种非常重要的建筑材料，可用于以下场景：
1.建筑外墙的窗户、门等开口位置。
2.建筑内部隔墙或隔断位置，如楼梯间、电梯间等。
3.重要的通道位置，如安全出口、防火门等。
总之，防火玻璃在诸多场景中能够发挥重要作用，其厚度的选择应该根据具体使用位置和防火等级要求来确定。
复合防火玻璃，A类隔热防火玻璃
复合防火玻璃常用做法是将两片或多片玻璃通过夹层材料防火液、防火胶等复合在一起，形成一种具有防火和隔热功能的特种玻璃。并不是所有采用多片玻璃加工的都是复合防火玻璃。
一、防火玻璃类型划分
防火玻璃按结构可分为：
a) 复合防火玻璃（以FFB表示）
b) 单片防火玻璃（以DFB表示）。
防火玻璃按耐火性能可分为：
a) 隔热防火玻璃（A类）；
b) 非隔热防火玻璃（C类）。
二、复合防火玻璃功能
（1）防火功能：复合防火玻璃可实现1h~3h的时间内，在火焰高温1000摄氏度左右的温度下，保持玻璃完整不破碎，内阻止火势的蔓延，为人员逃生和灭火争取时间。
（2）隔热功能：复合防火玻璃内部阻燃材料在受热状态下立即膨胀发泡，形成一堵隔热、阻挡火焰热辐射的白色防火墙，减少热传导，降低室内温度，减少火灾对室内物品和人员的伤害。
（3）隔音功能：复合防火玻璃厚度大，通常在25mm以上，日常使用可以减少噪音的传播，为人员提供更加安静的环境。
（4）美观功能：复合防火玻璃虽然内部填充防火液等阻燃物质，但其是透明的，整体透光率非常高，可以提高建筑的美观性，增加建筑的价值。
三、复合防火玻璃常用类型：
（1）灌浆防火玻璃：灌浆防火玻璃是一种将防火液灌注到两层玻璃之间的防火玻璃。这种防火液可以在火灾发生时膨胀，形成一层保护层，将火焰和烟雾阻挡在外面，从而保护人员和财产的安全。
（2）水晶硅防火玻璃：水晶硅防火玻璃是一种采用纳米硅材料制成的防火玻璃。这种材料具有非常好的防火性能和耐高温性能，可以在火灾发生时有效地阻挡火焰和烟雾的蔓延。水晶硅防火玻璃还具有透明度高、美观等特点，可以应用于建筑外墙、室内防火隔断等领域。
四、关于防火玻璃的认识误区
在使用复合防火玻璃时，人们存在一些认识误区，例如：
（1）认为复合防火玻璃可以完全防止火势的蔓延：虽然复合防火玻璃可以在一定时间内阻止火势的蔓延，但并不能完全防止火势的蔓延。当火势较大时，复合防火玻璃仍然有可能破裂，因此在使用复合防火玻璃时，仍需采取其他防火措施。
（2）认为复合防火玻璃的防火性能可以持续很长时间：复合防火玻璃的防火性能会随着时间的推移而逐渐降低，因此需要定期更换和维护。
（3）认为中空防火玻璃、夹胶防火玻璃属于复合防火玻璃，虽然两者都有复合加工的工艺，但不具备隔热完整性，是非隔热防火玻璃，产品标识用FFB表示。
五、 A类防火玻璃
A类防火玻璃就是我们常提到的一种复合型隔热防火玻璃，通常由两层或多层防火玻璃以及中间是纳米硅液的隔热材料构成。再搭配全钢金属框架、防火五金及防火膨胀密封条就形成了复合隔热型防火玻璃隔断，它的主要特点是在火灾发生时能够有效地隔绝高温，为人员争取更多的逃生时间。
六、常见厚度选择
A类防火玻璃的厚度一般有多种选择，其中比较常见的包括25mm、35mm和45mm。这三种厚度的防火玻璃主要用于满足A类2小时防火等级的需求，用于一些对防火性能要求非常高的场所，常常能够达到120分钟或更高的防火等级。
1.5小时防火玻璃
1.5小时防火玻璃现在通常是a类防火玻璃还有c类防火玻璃，是一种用于建筑物的防火材料。它在火灾发生时能够承受更长时间的高温和火焰，起到有效的隔热和阻挡火势蔓延的作用，保护人员生命安全和减少财产损失。
1.5小时防火玻璃通常由多层玻璃组成，中间夹层采用耐高温的防火材料，如不燃物或强化玻璃纤维。这种结构能够在火灾时形成密实的隔热层，有效地减少火焰对玻璃的直接热辐射，从而使玻璃表面温度降低，防止火灾向室内蔓延。
a类30mm复合防火玻璃
A类30mm复合防火玻璃是一种用于建筑物的防火材料，它由多层玻璃和夹层材料组成。这种复合结构赋予了它较高的防火性能和强度。
30mm表示该防火玻璃的厚度为30毫米。较大的厚度意味着更好的隔热性能和更长的防火时间。此外，复合防火玻璃通常由多层玻璃和夹层材料构成，夹层材料可以是环保型的纤维，这些材料能够在火灾中起到隔热和阻止火势传播的作用。
防火玻璃上的标识
防火玻璃是属于国家强制性认证3C产品，同时也是建筑玻璃范畴重点监测的特种玻璃。国家部门也相继颁布了防火玻璃标准，对其从源头生产（公司资质）、质量检测（专业机构进行烧检）、销售（合格检测报告）、竣工验收（消防检验）等方面进行了详细规定，由此可见防火玻璃的重要性以及应用的广泛性。
根据防火玻璃根据建筑用安全玻璃 第1部分：防火玻璃 GB15763.1-2009部分，明确了防火玻璃类型及耐火等级。因此辨别防火玻璃产品真假是非常重要的，质量合格的防火玻璃通常在产品上会规范标注三个部分：
1、CCC认证标识。首先A类防火玻璃即隔热型防火玻璃（复合防火玻璃），此类防火玻璃必须在国家强制性产品认证通过之后才能进行销售，产品上必须具有此标志才是合格品。其次C类防火玻璃即非隔热型防火玻璃（单片防火玻璃），此类玻璃不需要通过国家强制性产品认证。
正规的国家强制性认证3C产品标识
2、产品类型标识。在《建筑用安全玻璃 第1部分：防火玻璃 GB15763.1-2009》中明确规定了复合防火玻璃标记为：FFB；而规定了单片防火玻璃标记为：DFB。例如：FFB-35-A1.50（复合防火玻璃，公称厚度是35mm，耐火隔热性是A类，耐火隔热时间是1.5小时），第一项代表产品结构类型，第二项代表防火玻璃公称厚度，第三项代表防火玻璃耐火性能及用小时为单位表示的时间。不管是哪种类型防火玻璃每一片都需要按照以上规范进行严格标注。
下面介绍单片防火玻璃：
DFB-6-C1.50（单片防火玻璃，公称厚度是6mm，耐火隔热性是C类，耐火时间是1.5小时），第一项代表产品结构类型，第二项代表防火玻璃公称厚度，第三项代表防火玻璃耐火性能及用小时为单位表示的时间。

防火玻璃规范

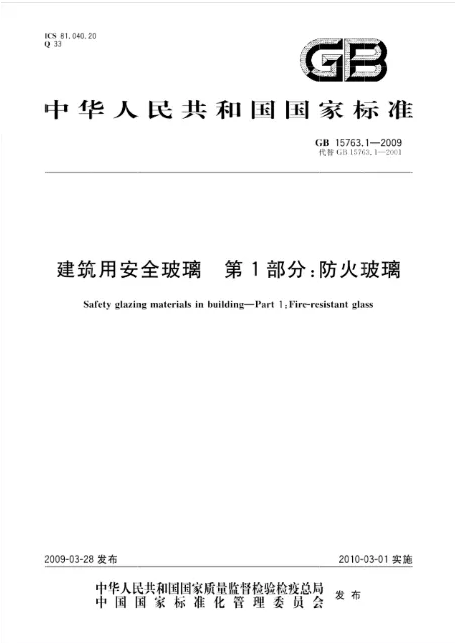

防火玻璃是一种特殊的建筑材料，既具有普通玻璃的透光性能，又具有防火材料的耐高温、阻燃等防火性能。在发生火灾时，防火玻璃能够隔热、隔烟，有效阻缓火势蔓延，为人员、财产和建筑物救护创造有利条件，最大限度减少损失。2009年3月28日，国家质量监督检验检疫总局和国家标准化管理委员会联合批准发布强制性国家标准GB 15763.1—2009《建筑用安全玻璃第1部分：防火玻璃》。该标准已于2010年3月1日起正式实施。
一、防火玻璃分类及代号
1.按结构分为复合防火玻璃（代号：FFB）和单片防火玻璃（代号：DFB）。
2.按耐火性能分为隔热性防火玻璃（A类）和非隔热性防火玻璃（C类）。
3.按耐火极限可分为五个等级：0.50h、1.00h、1.50h、2.00h、3.00h。
二、要求

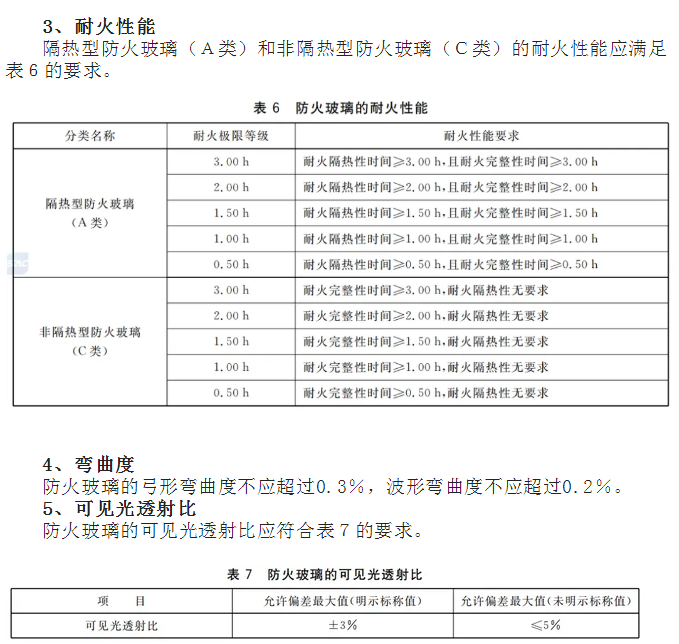

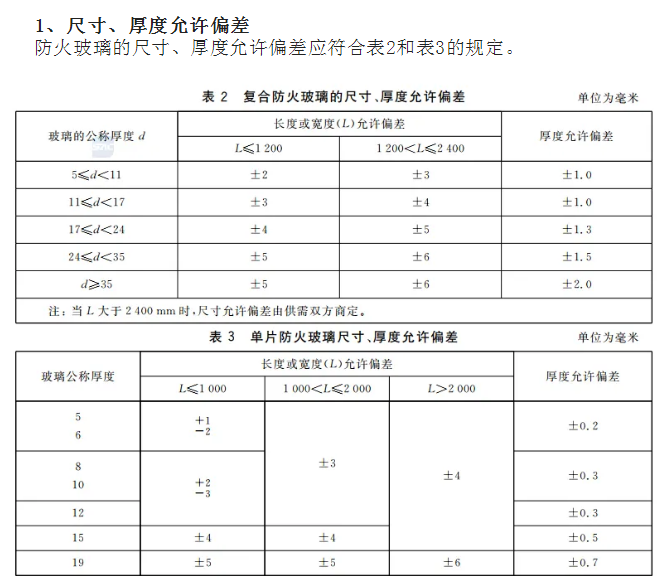

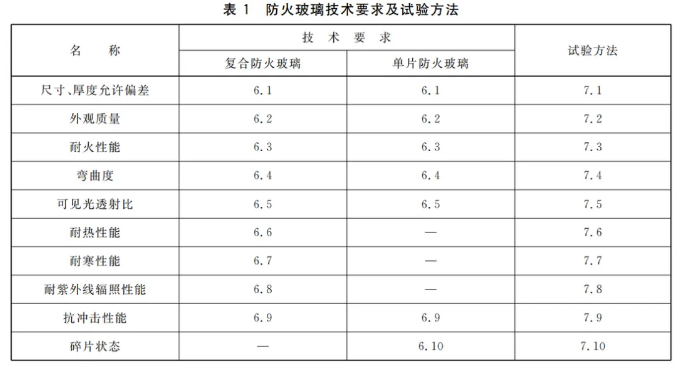

防火玻璃的技术要求应符合表1相应条款的规定。

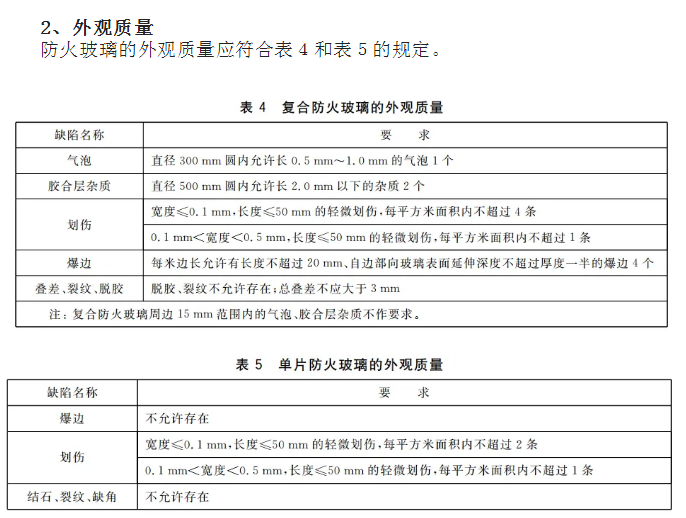

6、耐热性能
试验后复合防火玻璃试样的外观质量应符合二-2的规定。
7、耐寒性能
试验后复合防火玻璃试样的外观质量应符合二-2的规定
8、耐紫外线辐照性
当复合防火玻璃使用在有建筑采光要求的场合时，应进行耐紫外线辐照性能测试。
复合防火玻璃试样试验后试样不应产生显着变色、气泡及浑浊现象，且试验前后可见光透射比相对变化率ΔT应不大于10％。
9、抗冲击性能
试样试验破坏数应符合检验规则中3-（4）的规定。
单片防火玻璃不破坏是指试验后不破碎；复合防火玻璃不破坏是指试验后玻璃满足下述条件之一：
（1）玻璃不破碎；
（2）玻璃破碎但钢球未穿透试样。
10、碎片状态
每块试验样品在50ｍｍ×50ｍｍ区域内的碎片数应不低于40块。允许有少量长条碎片存在，但其长度不得超过75ｍｍ，且端部不是刀刃状；延伸至玻璃边缘的长条形碎片与玻璃边缘形成的夹角不得大于45°。
三、检验规则
1、检验分类
（1）出厂检验
检验项目为尺寸、厚度及偏差、外观质量和弯曲度。
（2）型式检验
检验项目为本部分规定的全部技术要求，有下列情况之一时，应进行型式检验：
a.新产品或老产品转厂生产的试制定型鉴定。
b.正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能时。
c.正常生产满３年时。
d.产品停产半年以上，恢复生产时。
e.出厂检验结果与上次型式检验有较大差异时。
f.质量监督部门提出进行型式检验的要求时。
2、组批和抽样

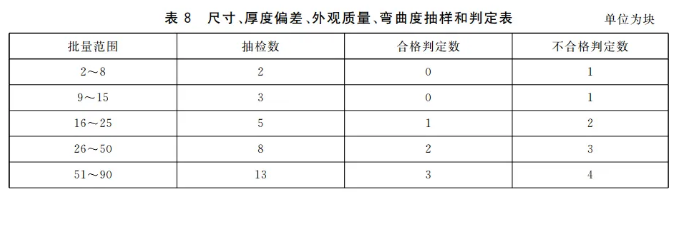

（1）防火玻璃的尺寸、厚度偏差、外观质量、弯曲度按表８规定进行随机抽样。
2）对产品的技术要求，若用制品检验时，根据检测项目所要求的数量从该批产品中随机抽取；组成一批的防火玻璃应为同一材料，同一工艺条件下生产的产品。当该批产品批量大于500片时，以每500片为一批分批抽取，若用试样进行检验时，应采用与制品相同材料和工艺条件下制备的试样。
3、判定规则
（1）进行防火玻璃的尺寸、厚度偏差、外观质量、弯曲度检验时，如不合格品数小于表８中的不合格判定数，该项目合格；如不合格品数等于或大于表８的不合格判定数，则认为该批产品的该项目不合格。
（2）进行耐火性能、可见光透射比、碎片状态检验时，样品全部满足要求为合格，否则该项目不合格。
（3）进行耐热性能、耐寒性能、耐紫外辐照性能检验时，样品全部满足要求，该项目合格；如二块样品不合格，则该项目不合格；如果有一块样品不合格，可另取三块备用样品重新试验，如仍出现不合格品，则该项目不合格。
（4）进行抗冲击性能检验时，如样品破坏不超过一块，则该项目合格；如三块或三块以上样品破坏，则该项目不合格；如果有二块样品破坏，可另取六块备用样品重新试验，如仍出现样品破坏，则该项目不合格。
（5）全部检验项目中，如有一项不合格，则认为该批产品不合格。
感谢您的关注，如果您有任何问题，欧特美得的全体员工随时为您提供服务。
业务咨询：于总13898188198
售后服务：田经理13998348438
公司官网：www.syotmd.com
客服电话：024-24241085 024-24213682
微信公众平台：syotmd
温馨提示：长按二维码图片点击“识别图中二维码”选项，可进入我们的微信公众平台界面，点击“关注”即可。
|
