特殊功能部位 — 中庭的防火要求



中庭也称为“共享空间”在建筑设计的防火设计问题上,中庭的防火设计一直是一个重点和难点,下面是中庭防火设计的要点解读,仅供朋友们借鉴和参考!

1、中庭的概念

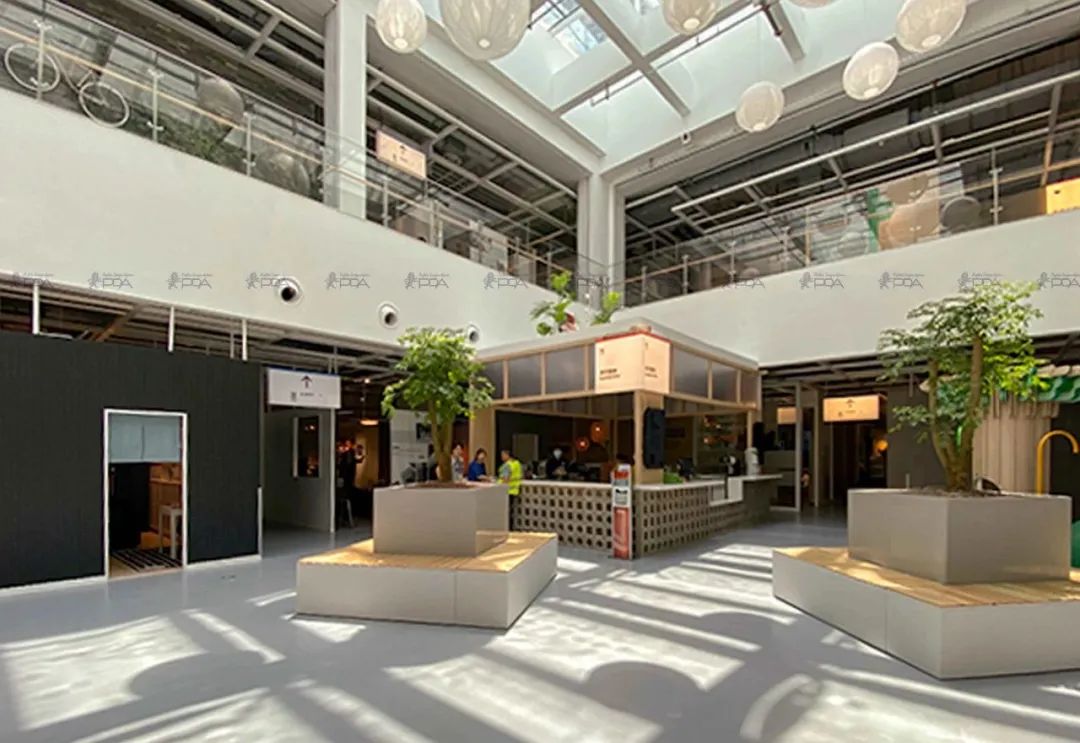

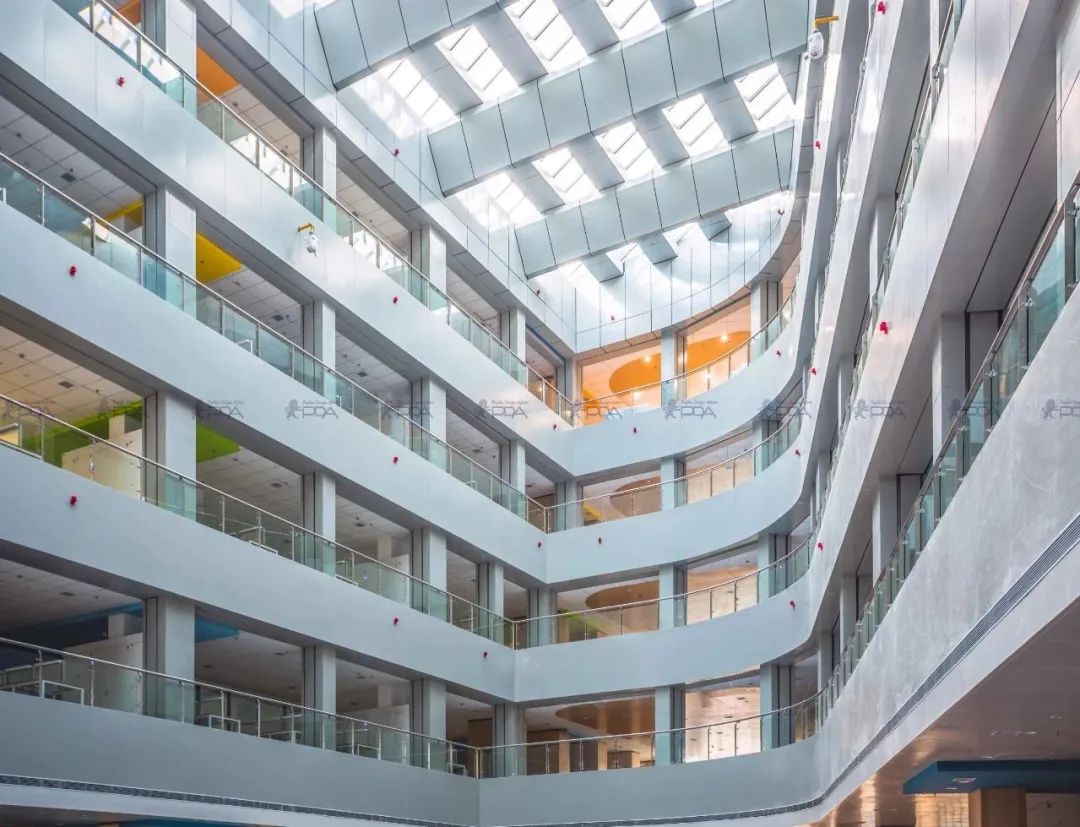

建筑中庭是建筑内部贯穿多个楼层的室内空间。中庭的形式多种多样,有的与所贯通的楼层在界面处不连通、有的与所贯通的楼层在界面处连通、有的中庭周围均有楼层、有的只有部分空间与楼层连通。但无论哪种形式的中庭,均会导致火势在其所连通的楼层蔓延。

2、防火分区的划分:
1)、上、下层叠加计算建筑内设置中庭时,防火分区的建筑面积可以按上、下层相连通的建筑面积叠加计算,但是应保证叠加后的防火分区总和不超过规范规定的最大防火分区面积。(注意:根据《建筑防排烟设计系统技术标准》第4.1.3条第4款,即使上下层叠加按一个防火分区考虑,中庭与周围场所也应设置挡烟垂壁(把中庭作为一个单独的防烟分区)。2)、按自然层计算当叠加计算后的建筑面积大于防火规范第5.3.1条的最大防火分区面积时,应按自然层计算。此时中庭应与周围部分应按《《防火规范》5.3.2条采用相应的防火分隔措施按自然层计算时,可以将中庭和首层(起始层)其他周围部分合并为一个防火分区考虑,但前提是中庭和首层其他周围部分面积之和不超过一个防火分区。中庭和首层其他周围部分面积之和超过了一个防火分区,需要把中庭面积单独拿出来时,中庭和周围部分之间应采取防火分隔措施,但是处在建筑平面中心的中庭如果四周都不能直通室外时,中庭面积应该控制在多大,有没有一定的面积限制呢?防火规范没有明确的表示,但是可以通过其他相关条文推倒出来。《防火设计规范》第5.5.9条第2款、第3款规定,当一个防火分区向另一个防火分区借用安全出口时,当该防火分区(借用者)建筑面积≤1000平方米时,该防火分区可设一个直通室外的安全出口,但是该防火分区借用相邻防火分区的疏散宽度应≤30%,也就是说,这个防火分区的30%是允许借用的,其对应的建筑面积就是≤1000×30%=300平方米。
因此,位于首层平面中心的中庭需要和周围部分独立出来时,可以将该中庭的面积控制在300平米以内,此时该中庭无需设直通室外的安全出口,中庭和周围部分之间设有缓降功能的防火卷帘,中庭内部的人员通过该具有缓降功能的防火卷帘疏散即可当中庭面积大于300平米时,就需要设置直通室外的安全出口(中庭面积小于1000平米时,设一个直通室外的出口即可,当然仍要保留缓降型防火卷帘,否则应设两个直通室外的安全出口)

3、中庭与周围空间的几种分隔措施:(主要有三种分隔方法,防火隔墙、防火玻璃墙、防火卷帘等,可任选其中一种或几种,目的是使中庭成为一个独立封闭的防火单元而不至于使中庭外围的空间的火灾通过中庭上下蔓延)(1)、采用防火隔墙:此防火隔墙的耐火极限不应小于1小时,隔墙上的门窗应采用火灾时能自行关闭的甲级防火门、窗。(2)、采用防火玻璃墙采用防火玻璃墙时,其耐火隔热性和耐火完整性均应≥1小时采用耐火完整性≥1小时的非隔热性防火玻璃墙时,应设置自动喷水灭火系统可用闭式喷淋系统或冷却水幕系统)进行保护。(3)、采用防火卷帘采用防火卷帘时,其耐火极限应≥3小时(即特级防火卷帘),并应符合本规范第6.5.3条的规定。
规范第6.5.3条:

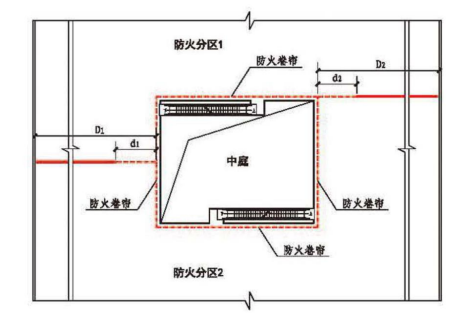

①、除中庭外,当防火分隔部位的宽度≤30m时,防火卷帘的宽度应≤10m;当防火分隔部位的宽度>30m时,防火卷帘的宽度应≤该部位宽度×1/3,且应≤20m。(指防火分区两两之间的防火墙上的防火卷帘)(中庭防火卷帘宽度不计入防火卷帘宽度限制的计算)

一般情况下,需满足(d1+d2)≤(D1+D2)/3,且(d1+d2)≤20m

②、防火卷帘应具有火灾时靠自重自动关闭功能。(这是国标为了防范在火灾时断电而采取的一个保护措施,现在采用的是易熔释放器和备电两重保险,易熔释放器是在温度72℃左右时就会把卷门机的抱闸拉开,卷帘依靠自重下降到位,备电则是依靠蓄电池的电量把卷门机的抱闸拉开并释放卷帘。③、除本规范另有规定外,防火卷帘的耐火极限应≥本规范对所设置部位墙体(指设置防火卷帘的墙体,有防火墙,也有防火隔墙)的耐火极限要求。当防火卷帘的耐火极限符合现行国家标准《门和卷帘的耐火试验方法》GB/T 7633有关耐火完整性和耐火隔热性的判定条件时,可不设置自动喷水灭火系统保护。当防火卷帘的耐火极限仅符合现行国家标准《门和卷帘的耐火试验方法》GB/T 7633有关耐火完整性的判定条件时,应设置自动喷水灭火系统保护。自动喷水灭火系统的设计应符合现行国家标准《自动喷水灭火系统设计规范》GB50084的规定,但火灾延续时间应≥该防火卷帘的耐火极限。

④、防火卷帘应具有防烟性能,与楼板、梁、墙、柱之间的空隙应采用防火封堵材料封堵。

⑤、需在火灾时自动降落的防火卷帘,应具有信号反馈的功能。(有两步降,也有一步降,两步降是指,用于疏散通道的防火卷帘控制器应具有两步关闭的功能并应向消防联动控制器发出反馈信号。防火卷帘控制器接收到首次火灾报警信号后 应能控制防火卷帘自动关闭到中位处停止接收到二次报警信号后应能控制防火卷帘继续关闭至全闭状态。一步降是指不用于疏散的防火分区分隔处的防火卷帘,接到报警信号后,一次直接关闭到底。但不管是两步降卷帘还是一步降卷帘,在降到底后都应可以“二步升”,即手动操作按钮可以使卷帘再次升起至1.8米高的位置停留30秒左右,落地后可以再反复操作使其再升起。)

⑥、其他要求,应符合现行国家标准《防火卷帘》GB14102的规定。(采用多樘卷帘分隔同一开口时,应保证能同步升降)(4)、采用甲级防火门、窗:与中庭相连通的门、窗,应采用火灾时能自行关闭的甲级防火门、窗(三个要点:窗必须能自行关闭如设有温控支撑杆。对于门,当为常开式防火门,必须能自行关闭,如设有温控支撑杆;常闭式防火门可不设温控支撑杆。)。

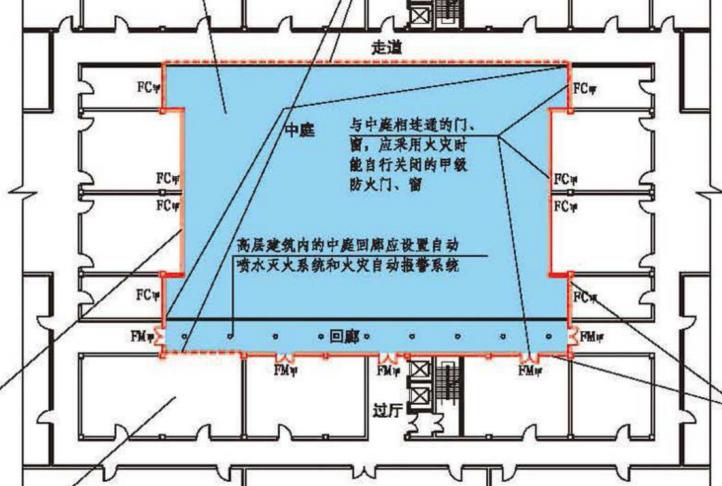

4、关于中庭回廊:(1)、中庭回廊的定义:中庭回廊是指中庭上下贯通空间周边的交通空间。(2)、中庭回廊和中庭的关系之一(中庭回廊可以划入中庭防火单元内)中庭回廊可以划入中庭防火单元内。此时应:①、中庭回廊和周边的房间、走道就需要用甲级防火门窗隔离开来②、该回廊不得作为火灾时的疏散通道使用(必须另有房间背面的疏散走道供火灾时疏散使用③、该回廊和中庭临空贯通空间之间无需再做防火卷帘。

④、当为高层建筑时,回廊应设自动喷水灭火系统和火灾自动报警系统。

(3)、中庭回廊和中庭的关系之二(“回廊”划入中庭防火单元外):

①、回廊划入中庭防火单元外,严格意义上就不再叫“中庭回廊”了。此时,该回廊就是普通的疏散走道,按疏散走道的消防要求进行设计。

②、该“回廊”(疏散走道)与中庭上下贯通空间之间应采用耐火极限≥3小时的防火卷帘分隔。

5、中庭应设排烟设施,具体要求以《防排烟设计系统技术标准》为准。

6、中庭内不应布置可燃物。
