挡烟垂壁大家听过很多很多了，都知道用于防烟分区分隔的，但其具体设置确总是迷迷糊糊，哪里搭接多少？为什么有的是20mm有的是100mm？今天系统讲解一下挡烟垂壁的相关知识。

一、型号（功能作用不讲了，火星人都知道）

挡烟垂壁按安装方式代号：

——固定式挡烟垂壁，代号D；

——活动式挡烟垂壁，代号H。

挡烟垂壁按挡烟部件材料的刚度性能代号：

——柔性挡烟垂壁，代号R；

——刚性挡烟垂壁，代号G。

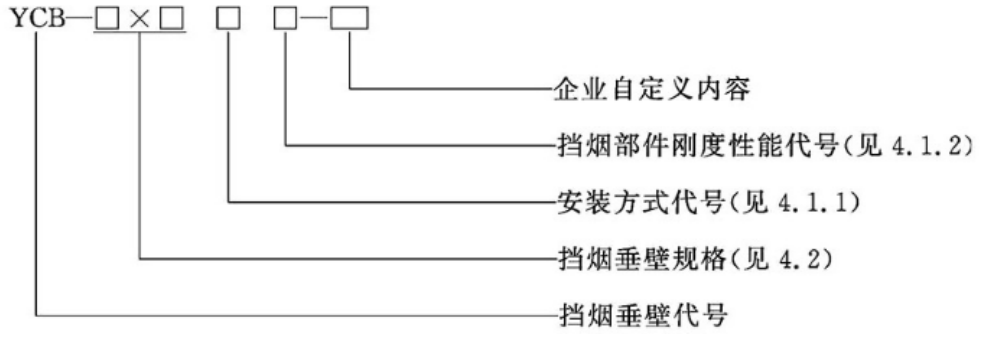

示例1：YCB-2000×600DG-fb1，表示单节宽度为2000mm，挡烟高度为600mm的固定式刚性挡烟垂壁，企业自定义型号内容为fb1（挡烟垂壁的主体材料为防火玻璃）。

示例2：YCB-4000×500HR-wz2，表示单节宽度为4000mm，挡烟高度为500mm的活动式柔性挡烟垂壁，企业自定义型号内容为wz2（挡烟垂壁的主体材料为无机纤维织物）。

二、制作要求

挡烟垂壁应采用不燃材料制作。1.制作挡烟垂壁的金属板材的厚度不应小于0.8mm，其熔点不应低于750℃。2.制作挡烟垂壁的不燃无机复合板的厚度不应小于10.0mm，其性能应符合GB 25970的规定。

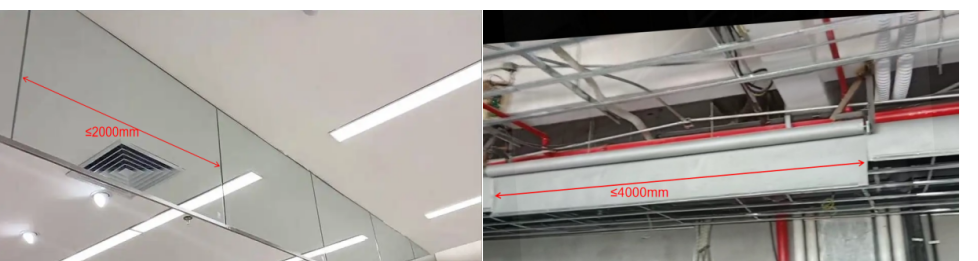

3.采用不燃无机复合板、金属板材、防火玻璃等材料制作刚性挡烟垂壁的单节宽度不应大于2000mm；采用金属板材、无机纤维织物等制作柔性挡烟垂壁的单节宽度不应大于4000mm。

4.卷帘式挡烟垂壁挡烟部件（单节）由两块或两块以上织物缝制时，搭接宽度不得小于20mm，采用多节垂壁搭接的形式使用时，卷帘式挡烟垂壁的搭接宽度不得小于100mm；翻板式挡烟垂壁的搭接宽度不得小于20mm。活动式挡烟垂壁与建筑结构（柱或墙）面的缝隙不应大于60mm。

5.卷帘式挡烟垂壁的运行速度不得小于0.07m/s；翻板式挡烟垂壁的运行时间应小于7s。

三、设置高度

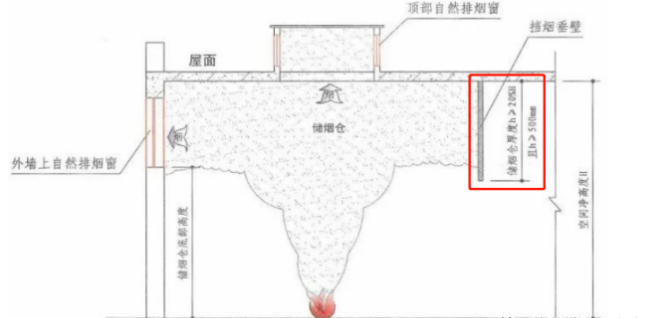

1.挡烟垂壁的高度当采用自然排烟方式时，储烟仓的厚度不应小于空间净高的20%，且不应小于500mm。

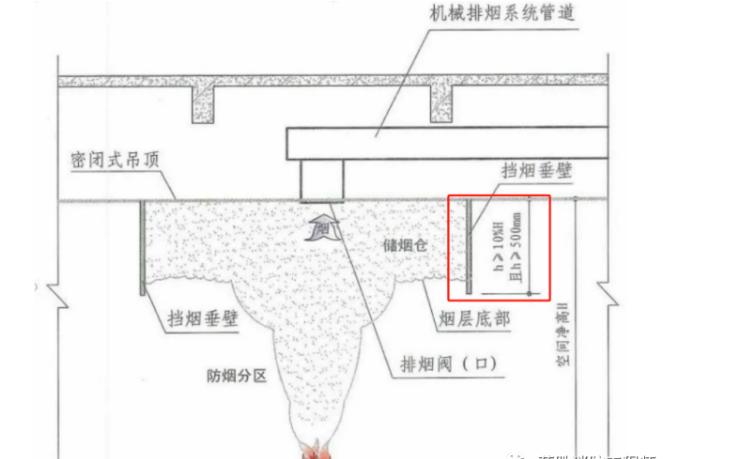

2.当采用机械排烟方式时，不应小于空间净高的10%，且不应小于500mm。

四、联动控制

1.活动挡烟垂壁应具有火灾自动报警系统自动启动和现场手动启动功能，当火灾确认后，火灾自动报警系统应在15s内联动相应防烟分区的全部活动挡烟垂壁，60s以内挡烟垂壁应开启到位。

2.活动挡烟垂壁应具备自动控制和手动控制功能。

（1）自动控制：使防烟分区内符合联动控制触发条件的两只感烟火灾探测器（同一防烟分区内位于挡烟垂壁附近的两只感烟探测器）发出火灾报警信号，联动启动该防烟分区的挡烟垂壁降落。

（2）手动控制：①现场手动：控制器应设有现场控制按钮盒，通过按钮盒控制活动式挡烟垂壁的升降。②消防控制室远程手动：应能在消防联动控制器上手动操作总线控制活动挡烟垂壁。
